用户需要配置VBR路由器策略和VPC的路由表,来管理经过VBR和VPC虚拟路由器的数据包流向。
配置示例:当用户希望将VPC整个网段(192.168.0.0/16)与线下IDC内网网段(172.16.0.0/16)通过专线接入打通时,可进行如下配置。

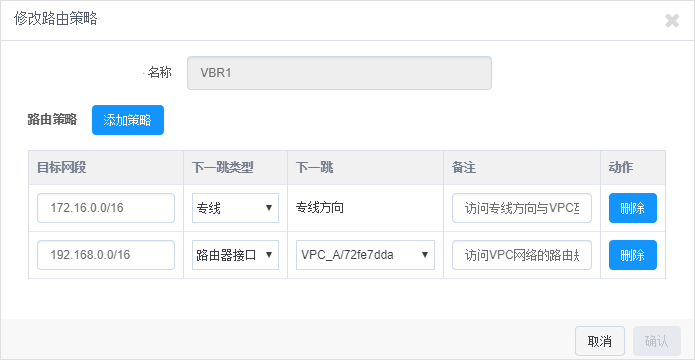

入口一:在Web控制台的左侧导航栏选择网络 > 专线接入> 路由器接口 > 选择所属资源类型为边界路由器的路由器接口 > 更多 > 配置路由 > 修改路由策略。

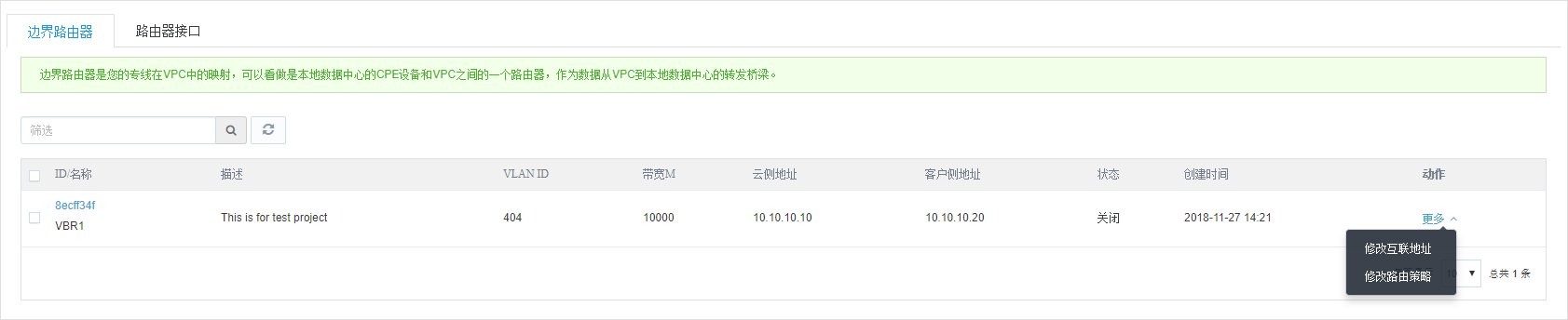

入口一:在Web控制台的左侧导航栏选择网络 > 专线接入> 边界路由器 > 更多 > 修改路由策略。
参数设置 | 说明 |
---|---|
目标网段 | 172.16.0.0/16为客户侧的内网地址段;192.168.0.0/16位VPC的内网地址段。 |
下一跳类型 | 专线,指向专线的POP点;路由器接口,指向与VPC的路由器接口。 |
下一跳 | 专线方向,不可更改。路由器接口,若存在多个VPC与边界路由器互联,则要选择对应的VPC所关联的路由器接口。当目标网段为172.16.0.0/16(访问IDC)时,下一跳要访问到专线接入的专线;当目标网段为192.168.0.0/16(访问VPC)时,下一跳要访问到该VPC关联的路由器接口。 |
备注 | 可添加当前路由策略的备注。 |
删除 | 删除当前路由策略。 |

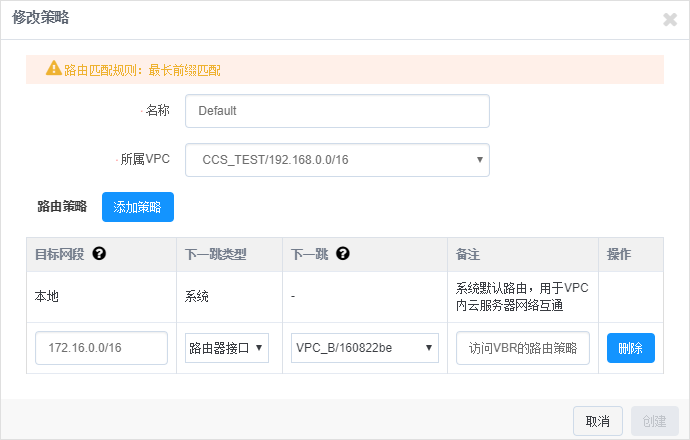

入口:在Web控制台的左侧导航栏选择网络 > 专线接入 > 选择路由器接口标签页 > 选择所属资源类型为VPN路由器的路由器接口 > 更多 > 配置路由(跳转到相应VPC的默认路由表) > 修改策略。
参数设置 | 说明 |
---|---|
目标网段 | 172.16.0.0/16为客户侧的内网地址段。 |
下一跳类型 | 路由器接口。 |
下一跳 | 与该VPC路由器接口相对应的VBR路由器接口。当目标网络为172.16.0.0/16(IDC网段)时,下一跳要访问VBR关联的路由器接口。再通过VBR的路由策略访问到专线,通过专线配置访问到IDC的网关,通过IDC网关路由策略最终访问到IDC内网。 |
备注 | 最长255字符。 |
操作 | 删除。 |
