文档中心 DNS防劫持 产品接入指引

产品接入指引

更新时间：2023-11-09 17:09:11

1. 网宿 HttpDNS 简介

1.1. HttpDNS 原理

常规域名解析是通过 DNS 协议进行解析的，其最终结果就是获取域名对应的真实服务器地
址，无法绕开 DNS 拦截和故障问题。
而 HttpDNS 则是以 HTTP 的方式代替传统 DNS 协议传递解析结果，能够有效避开 DNS 层
面的拦截和故障。客户端通过接口向网宿 HttpDNS 集群发起“DNS 查询”请求，网宿 HttpDNS 集
群根据请求携带的域名和 IP 信息，查询 CDN 内部调度策略，通过响应请求的方式，返回给客户
端最优节点 IP。客户端得到最优节点 IP，通过在 header 中指定 host 字段，进行正常的业务访问。

1.2. 访拓扑图流程

 拓扑图
最具潜力边缘计算企业！网宿科技再获认可
 访问流程
客户端已根据 “2.接入指南” 完成客户端改造，具体客户端与 HTTPDNS 系统的业务流程如
下：

  1. 客户端向网宿 HttpDNS 中心集群发起查询请求，携带用户域名和终端 IP（可选）。
  2. 服务集群查询客户域名的覆盖配置，将域名最佳访问节点 IP 以 HTTP 响应的方式传
    递给客户端。
  3. 客户端，收到响应结果，向节点发起请求。
  4. 若客户端向网宿 HttpDNS 集群请求失败，则启用备选，走正常 DNS 解析过程，向
    Local
    DNS 发起请求。
  5. LocalDNS 进行递归查询。
  6. 最终返回 DNS 结果
  7. 客户端拿到最优 IP 后,建立连接,发起正常访问操作

2. 接入指南

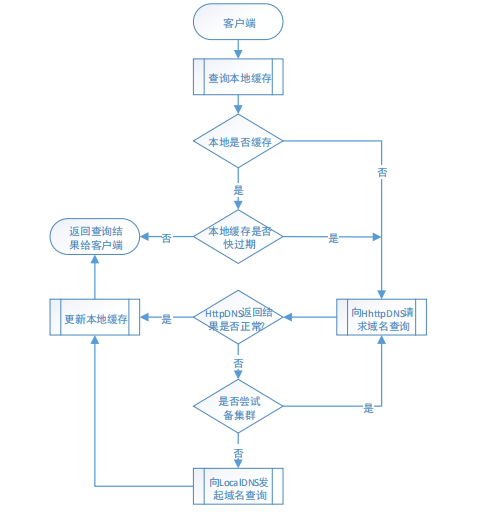

2.1. 客户端逻辑流程图

最具潜力边缘计算企业！网宿科技再获认可
缓存说明
 缓存策略
移动互联网用户的网络环境比较复杂，为了尽可能地减少由于域名解析导致的延迟，建议在本
地进行缓存。 缓存规则如下：
① 缓存时间：
缓存时间建议采用查询得到域名 TTL。在客户端向网宿 HttpDNS 集群发起域名解析请求时，得
到请求响应的实体中会包含域名对应的 TTL 值。
查询本地缓存
本地是否缓存
② 缓存更新：
缓存更新应在以下两种情形下进行： i.
用户网络状态发生变化时
移动互联网的用户的网络状态由 3G/4G 切 Wi-Fi，Wi-Fi 切 3G/4G 的情况下，其接入点
的网络归属可能发生变化。所以用户的网络状态发生变化时，需要重新向网宿 HttpDNS
发起域名解析请求，以获得用户当前网络归属下的最优指向 IP。
ii. 缓存过期时
当域名解析的结果缓存时间到期时，客户端应该向网宿 HttpDNS 重新发起域名解析请求
以获取最新的域名对应的 IP。
③ 缓存时间更新优化：
为了减少用户在缓存过期后重新进行域名解析时的等待时间，建议在 TTL 快过期时（例如达
过期时间 75%时）就开始进行域名解析。例如本地缓存的 TTL 为 600s，那么在第
600*0.75=450s 时刻,客户端就应该进行域名解析。 ④ 配合缓存的其他建议：
i. 可在一次 http 请求中同时查询多个域名结果，批量得到结果，减少域名解析的次数，
提升了解析效率
ii. 建议在业务允许的情况下，尽量减少域名的数量。如需区分不同的资源，建议通过 url
来进行区分。

2.2. 接口使用说明

2.2.1. HTTPDNS 服务接入方案（国内，海外）

网宿提供以下 HTTPDNS 服务接入方案，针对不同地区客户提供不同的接入 HTTPDNS 方
案：
1.国内客户：
⑴在接入过程中，测试期网宿只提供一个测试的 httpdns 服务 IP（测试时由网宿统一提供），
如果转正后，可以提供三组 httpDNS 的服务 IP。推荐使用这种方式接入 HTTPDNS 服务。
参数说明，详见 2.2.2
⑵https 接入方式（详见 2.2.3）：
a.IP 证书方式接入
b.域名接入方式
2.海外客户：
Anycast IP 接入方式，使用 Anycast IP: （由网宿统一提供），保证服务的高可用性。
获取节点 ip 的接口示例：
http://网宿服务 IP/v1/httpdns/clouddns?ws_domain=www.a.com&ws_ret_type=json&ws_cli_IP=1.1.1.1
参数说明，详见 2.2.2

2.2.2. http 方式

 客户端请求客户端采用 HTTP 方式发起请求，具体内容包括：要查询的加速
域名+用户 IP
Curl "http:// httpDNS 服务 ip 或者域名/v1/httpdns/clouddns?ws_domain= www.
chinanetcenter.com.com
&ws_ret_type=json&ws_cli_IP=1.1.1.1 "
参数说明：
① httpDNS 服务 ip 或者域名： HTTPDNS 调度集群 IP 或者域名（包含 ipv4 或者 ipv6 的域名
入口）。国内客户测试阶段使用（由网宿统一提供）。
海外地区使用 Anycast IP,：（由网宿统一提供）
②ws_domain：客户的请求域名
③ws_ret_type：返回包格式，若该值为 json，则返回包格式为 json 格式，若不带该参数，则
返回格式为传统的 IP TTL 格式
④ws_cli_IP ：客户端 IP，可为空，若为空则表示 HTTPDNS 自动获取建连 IP 作为客户端 IP
 HttpDNS 响应若请求参数带 ret_type=json 则 DNS 解析结果以 json 形式返
回，返回格式为：
{“msg”:“Success”,“data”:{“www.chinanetcenter.com.com”:{“ips”:[“157.185.185.85”],“ttl”:300}},“retC
ode”:“0”}
若不带 ret_type 则返回普通格式，返回 DNS 解析结果，响应内容格式为：A 记录 TTL 时间
157.185.185.85 300
(IPV4 请求则响应 IPV4 的 A 记录，IPV6 请求则响应 IPV6 的 A 记录)
客户端根据获取到的 A 记录 IP 进行访问，并根据 TTL 时间实现客户端 DNS 记录缓存。

2.2.3. https 方式

  1. ip 证书访问的方式
    客户端请求客户端采用 HTTPS 方式发起请求，具体内容包括：要查询的加速
    域名+用户 IP
    curl –H “edge.wshttpdns.com" https://httpDNS 服务 IP/v1/httpdns/ws_domain=www.
    chinanetcenter.com.com& ws_ret_type=json&ws_cli_IP=1.1.1.1" –k
    参数说明：
    ①httpDNS 服务 IP：HTTPDNS 调度集群 IP。海外地区使用 Anycast IP, （由网宿统一提供）
    ②ws_domain：客户的请求域名
    ③ws_ret_type： 返回包格式，若该值为 json，则返回包格式为 json 格式，若不带该参数，则
    返回格式为传统的 IP TTL 格式
    ④ws_cli_IP： 客户端 IP，可为空，若为空则表示 HTTPDNS 自动获取建连 IP 作为客户端 IP
    Ip 证书访问的验证方式：客户端请求主要是告知请求方式，上述例子加了”-k”参数，表示客
    户端不进行证书校验，对于
    APP 端，可采用如下方式完成 httpdns 请求：
     Android
    try {
    String url =
    “https:// httpDNS 服务 IP /v1/httpdns/clouddns?ws_domain=www.
    chinanetcenter.com.com&ws_ret_type=json&ws_cli_IP=1.1.1.1”;
    HttpsURLConnection connection = (HttpsURLConnection) new URL(url).openConnection();
    connection.setRequestProperty(“Host”, “edge.wshttpdns.com”);
    connection.setHostnameVerifier(new HostnameVerifier() {
    /*
  • 关于这个接口的说明，官方有文档描述：
  • This is an extended verification option that implementers can provide. * It is to be used
    during a handshake if the URL’s hostname does not match the
  • peer’s identification hostname.
  • 使用 HTTPDNS 后 URL 里设置的 hostname 不是远程的主机名(如: edge.wshttpdns.com)，
    与证书颁发的域不匹配，
  • Android HttpsURLConnection 提供了回调接口让用户来处理这种定制化场景。
  • 在确认 HTTPDNS 返回的源站 IP 与 Session 携带的 IP 信息一致后，您可以在回调方法
    中
    将待验证域名替换为原来的真实域名进行验证。

*/
@Override
public boolean verify(String hostname, SSLSession session) { return
HttpsURLConnection.getDefaultHostnameVerifier().verify(“edge.wshttpdns.com”, session);
return false;
}
});
connection.connect(); }
catch (Exception e) {
e.printStackTrace();
} finally {
}
 IOS 使用 NSURLSession/NSURLConnection 接口
来完成，
HttpDNS 响应若请求参数带 ret_type=json 则 DNS 解析结果以 json 形式返
回，返回格式为：
{“msg”:“Success”,
“data”:{“www.chinanetcenter.com.com”:{“ips”:[“157.185.185.85”],“ttl”:300}}, “retCode”:“0”}
若不带 ret_type 则返回普通格式，返回 DNS 解析结果，响应内容格式为：A 记录
TTL 时间
157.185.185.85 300
客户端根据获取到的 A 记录 IP 进行访问，并根据 TTL 时间实现客户端 DNS 记录缓存。
(IPV4 请求则响应 IPV4 的 A 记录，IPV6 请求则响应 IPV6 的 A 记录)
2) 域名 https 访问的方式
客户端请求
curl “https://httpDNS 集群域名/v1/httpdns/clouddns?ws_domain=www.
chinanetcenter.com.com&ws_ret_type=json&ws_cli_IP=223.104.212.138”
参数说明：
①httpDNS 集群域名：域名入口（包含 ipv4 或者 ipv6 的域名入口）。（入口由网宿
提供。）
②ws_domain：客户的请求域名
③ws_ret_type：返回包格式，若该值为 json，则返回包格式为 json 格式，若不带该参数，则
返回格式为传统的 IP TTL 格式
④ws_cli_IP ：客户端 IP，可为空，若为空则表示 HTTPDNS 自动获取建连 IP 作为客户端
IP HttpDNS 响应若请求参数带 ret_type=json 则 DNS 解析结果以 json 形式返回，返回格式
为： {“msg”:“Success”,
“data”:{“www. chinanetcenter.com.com”:{“ips”:[“157.185.185.85”],“ttl”:300}}, “retCode”:“0”}
若不带 ret_type 则返回普通格式，返回 DNS 解析结果，响应内容格式为：A 记录
TTL 时间
157.185.185.85 300
客户端根据获取到的 A 记录 IP 进行访问，并根据 TTL 时间实现客户端 DNS 记录缓存。
(IPV4 请求则响应 IPV4 的 A 记录，IPV6 请求则响应 IPV6 的 A 记录)
2.2.4. 多频道查询
支持同一个 HttpDNS 请求中带多个频道请求（多个域名以分号分隔）；并且在响应的时候，根
据网宿自定义的个数，返回多个频道的解析 A 记录。下面以 http 方式的形式举例，https 的情景类
似：
 客户端请求
http://ip/v1/httpdns/clouddns?ws_domain=www.
chinanetcenter.com.com;www.quansucloud.com&ws_ret_type=json
 HTTPDNS 响应（非 json 格式）
36.250.248.66 300
222.138.255.254 300
112.91.133.117 300
 HTTPDNS 响应（json 格式）
{“msg”:“Success”,
“data”:{“www.quansucloud.com”:{“ips”:[“112.91.133.117”],“ttl”:300},“www.
chinanetcenter.com.com”:{“ips”:[“36.250.248.66”,“222.138.255.254”],“ttl”:300}},
“retCode”:“0”}
(IPV4 请求则响应 IPV4 的 A 记录，IPV6 请求则响应 IPV6 的 A 记录)

2.3. 注意事项

 故障切换策略
虽然网宿 HttpDNS 集群已经接入 BGP Anycast，并实现了多地跨机房容灾。但为了保证在最
坏的情况下客户端域名解析依然不受影响。建议采用以下的故障切换保障策略：
① 第一步先向首选网宿 HttpDNS 集群发起域名查询请求。
② 如果查询返回的结果不是一个 IP 地址（结果为空、结果非 IP、连接超时等），则尝试下
一个集群或者直接通过本地 LocalDNS 进行域名解析。超时时间建议为 5s。注意，返回结果
为空可能情况为参数错误或者域名未开启 HttpDNS 服务，返回的状态码仍然是 200。
 日志记录
为了方便排查问题，需要记录提供服务的 HTTPDNS IP 是哪一个，以及日志输出记录是获取
到哪些节点 ip 等相关信息。建议采用以下的日志记录策略：
① 记录提供服务的 HTTPDNS 服务 IP 信息
② 记录通过 HTTPDNS 集群获取到的节点 IP 信息
③ 记录访问资源时所使用的节点 IP 信息
④ 记录客户端的 IP 信息
附录 1 错误码
retCode 含义
0 成功
1 参数错误
